Jezy
- jsou většinou konstruovány pro zadržení vody, která
je následně použita pro získání energie, nebo pro zajištění
splavnosti toku. Nahromaděná voda před jezem slouží jako
zásobárna vody a je často svedena náhonem k elektrárně.

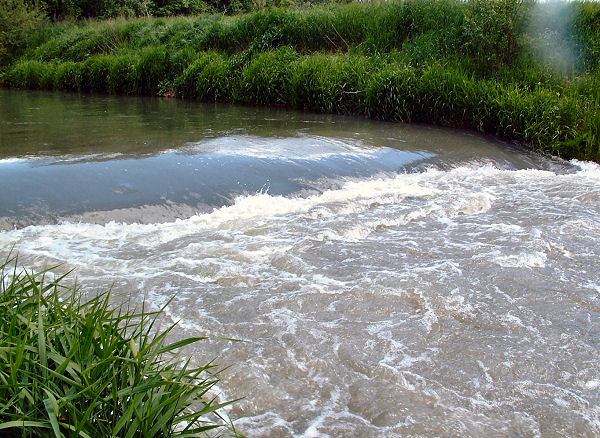

Stupně
– obdoba jezu. Stupeň neslouží primárně
k zadržování vody pro energetické účely,
jako je tomu u jezu, ale k zmenšení dravosti
a rychlosti proudu, tedy ke zmenšení
unášecí a vymílací činnosti řeky. Nemá
vzdutí, rychlost před ním se nezmění,
a proto se špatně rozeznává. Konstrukčně
bývají řešeny kolmou přelivnou hranou
s vývarem (obr. 33). Z tohoto důvodu
mohou být velmi nebezpečné. Dost často
bývají ve městech nebo před nimi, kde
břehová křídla navazují na nábřežní zdi.

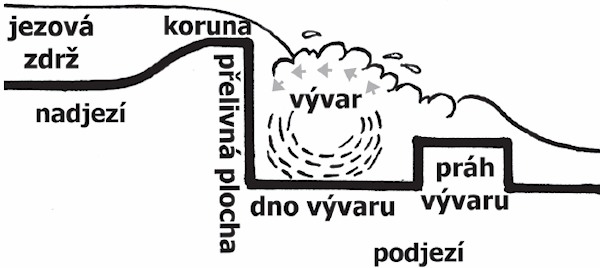

Nadjezí
– bezprostřední okolí nad jezem.
Koruna jezu
– nejvyšší místo přepadu
vody na jezu.
Přelivná plocha
– plocha, po které stéká
voda do podjezí.

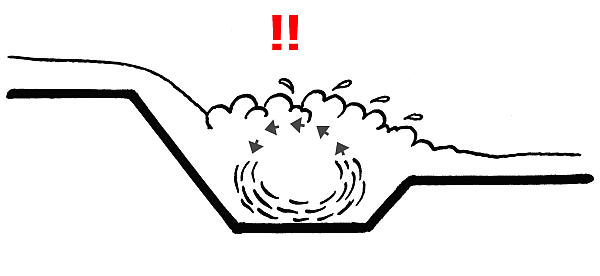

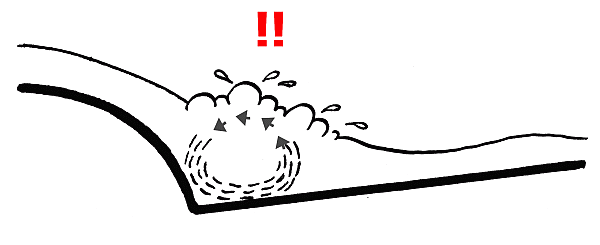

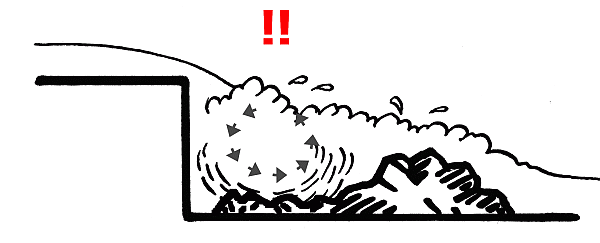

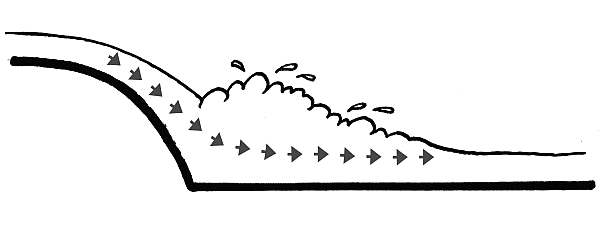

Rozdělení jezů dle tvaru
přelivné plochy:
- kolmá
- šikmá
- parabolická
- kombinovaná
- speciální
Podjezí
– bezprostřední okolí pod jezem
Dno vývaru
– dno pod přepadem, které může být zakončeno prahem vývaru. O tento práh pak může dojít k otočení směru toku a vytvoření zpětného válce.
Jez s propustí
U jezů, které sloužily dříve
pro voroplavbu, nebo u některých nových
jezů bývají propusti (šlajsny), jimiž lze
někdy jez sjíždět. Ne všechny šlajsny jsou
však sjízdné. Propust je ohraničena tzv.
kozami – betonovými pilíři, mezi kterými
voda šlajsnou protéká. Některé propusti
mohou mít pro snížení kinetické energie
a provzdušnění vody na dně nainstalovány
retardéry (zpomalovače), což jsou
většinou železné, betonové nebo pryžové
prahy lomené proti proudu. Prahy vytvářejí
podélné prohlubně a odražená voda
pak dělá podélné hřebeny. V případě převržení
je plavání retardérovou propustí
nebezpečné.
Vývar (válec, vývařiště)
– prohloubený prostor dna za
přelivem, jehož cílem je likvidace
účinků kinetické energie přepadajícího
paprsku bez poškození konstrukce
jezu a koryta v podjezí,
a to na co nejkratší délce.
Propust může mít jiný tvar přelivné plochy
Tvar přelivné plochy v propusti se většinou liší od přelivné plochy jezu. Obvykle
bývá šikmá nebo kolmá. Pozor také na možnost uzavření propusti
mechanickou překážkou obsluhou jezu.
